Brnenje transformatorja: Razumevanje hrupa strojev

Ste kdaj opazili, kako vaš transformator začne brneti v trenutku, ko vklopite vakuum? Tista siva škatla spodaj v kleti nenadoma začne delovati s tem nizkim, enakomernim brnenjem, ki postaja glasnejši, čim močneje deluje vaš aparat. Skoraj se zdi, kot da se stroja pogovarjata skozi stene - in na nenavaden način se tudi pogovarjata.

Večina od nas misli, da je elektrika tiha in nevidna, vendar ima dejansko resnično fizično moč. Znotraj tega transformatorja močna magnetna polja vsako sekundo 60-krat stisnejo in raztegnejo jekleno jedro. To se imenuje magnetostrikcijsko in v bistvu kovina "diha", ko prenaša moč. Od tod prihaja brnenje.

Zelo je podoben avtomobilskemu motorju. Ko vozite po ravnem, je motor tih. Toda vozite se po strmem klancu navzgor in začne vrteti močneje - enako se zgodi z vašim transformatorjem. Prižgite nekaj, -kar potrebuje energijo, kot je klimatska naprava, mikrovalovna pečica ali sušilni stroj, in slišali boste, da bo brnenje postalo opazno glasnejše, ker dodatna obremenitev poveča vibracije.

Pomislite na transformator manj kot hladen kovinski blok in bolj kot nabor železnih pljuč. Tudi ko samo sedi in ne počne ničesar očitnega, se njegova notranjost nenehno premika. Ko električna energija teče skozenj, magnetno polje prisili jekleno jedro, da se v ZDA hitro razširi in skrči - 120-krat na sekundo (zaradi 60 Hz izmeničnega toka). To drobno fizično gibanje pritiska na zrak in ustvarja nizko-frekvenčno brnenje, ki ga slišimo.

Ne morete se ga popolnoma znebiti, ne glede na obliko. Oljni-transformatorji morda zvenijo nekoliko tišje, ker olje duši tresljaje, vendar je glavni razlog še vedno isti: magnetostrikcijska. Enakomerno brnenje običajno samo pomeni, da je transformator pod napetostjo in opravlja svoje delo.

Zdravo brnenje ima nekaj{0}}znakov:

Dosledno nizek ton (ne divje spreminja tona)

Gladko, neprekinjeno brnenje namesto ropotanja ali ropotanja

Brez naključnega pokanja, brizganja ali rezanja navznoter in ven

Glasnost se lahko še vedno dvigne in zmanjša čez dan, odvisno od tega, kaj izvajate.

Ko vklopite veliko napravo, mora transformator delati težje - dobesedno. Več toka pomeni močnejše magnetno polje, ki močneje stisne jekleno jedro. To nežno vibriranje se spremeni v veliko glasnejše brnenje.

Majhne stvari, kot so polnilniki za telefone ali LED-lučke, komaj kaj spremenijo - porabijo tako malo energije, da transformator skoraj ne opazi. Toda energije-lačne naprave? Magnetne sile pritiskajo dovolj močno, da lahko jasno slišite spremembo.

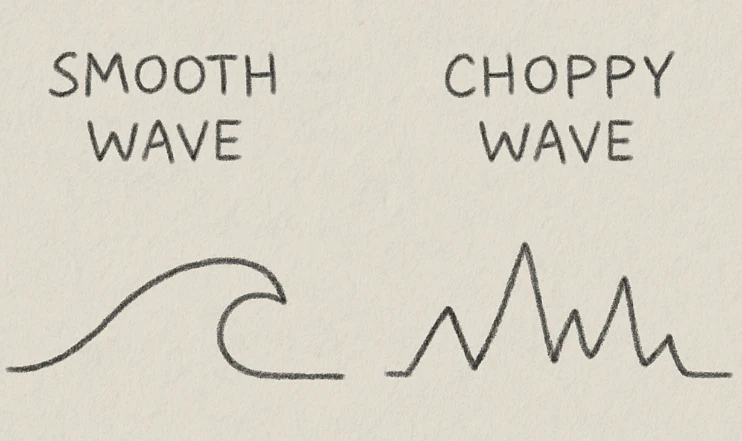

Včasih pa ne gre samo za količino. Sodobna elektronika (računalniki, zatemnitvena stikala, mikrovalovne pečice, motorji tekalne steze itd.) ne črpajo energije v gladkem toku. Vlečejo ga v hitrih, sunkovitih rafalih. Inženirji temu pravijo "harmoniki" ali nelinearne obremenitve. Čisto električno valovanje spremeni v nekaj nemirnega in neurejenega, zaradi česar transformator vibrira drugače -, kar poleg običajnega brenčanja pogosto povzroči močnejše brnenje ali celo škripanje.

Če se hrup spremeni iz enakomernega brnenja v kovinsko ropotanje, ropotanje ali neenakomerno brenčanje, težava morda ni več električna -, lahko je mehanska.

Znotraj transformatorja je jedro sestavljeno iz več sto tankih jeklenih plošč (laminatov), ​​tesno stisnjenih skupaj. Sčasoma lahko toplota in starost zrahljata sponke ali lepilo, ki jih drži. Ko se to zgodi, začnejo rjuhe udarjati druga ob drugo in ustvarjajo tisti oster, moteč zvok.

Včasih je transformator sam po sebi v redu, vendar nosilec ali stena, na katero je pritrjen, deluje kot ogromen zvočnik in povečuje vibracije. Preprost preizkus: dotaknite se površine, na katero je nameščen. Če se stena ali blazina trese toliko kot enota, verjetno bolj slišite zgradbo kot transformator.

Zrahljani vijaki, obrabljene izolacijske blazinice ali slabo nameščena enota so pogosti krivci v teh primerih.

Glasnejše brnenje med težkimi obremenitvami je običajno normalno. Če pa zvok nenadoma postane veliko glasnejši tudi brez dodatnih naprav ali če opazite katero od teh rdečih zastavic, je čas, da ste pozorni:

Ohišje je na otip prevroče (prevroče za prijeten dotik)

Vonjate po zažgani izolaciji ali plastiki

Luči utripajo v skladu z brnenjem

Smola se nenadoma spremeni in ostane drugačna

Te lahko kažejo na preobremenitev, nasičenost ali neuravnotežene faze, ki resno obremenijo enoto.

Veliko motenj izvira iz same stavbe, ki vibrira kot boben. Zategovanje ohlapnih vijakov in dodajanje debelih gumijastih izolacijskih podstavkov pod transformator lahko povzroči presenetljivo razliko - absorbirajo tresenje, preden potuje skozi tla in stene.

Izvedete lahko tudi hiter "preskus poslušanja": naj nekdo stoji ob transformatorju, medtem ko eno za drugo izklapljate sumljive naprave (predvsem zatemnilnike, računalnike ali stare motorje). Če hrup upade takoj, ko uničite določeno napravo, ste našli vir "umazane" moči.

V nekaterih primerih, zlasti z veliko elektronike, lahko namestitev pasivnega harmoničnega filtra očisti moč in umiri brnenje.
