Hej ljudje, če ste do kolen-zakoreninjeni v svetu transformatorjev – saj veste, tistih električnih, ki skrbijo za brenčanje naših omrežij – potem ste verjetno srečali nekaj, kar se imenuje oljni prenapetostni rele. To ni najbolj glamurozen kos kompleta, toda človek, res je močan, ko gre za zaščito teh velikih transformatorjev pred pokvarjenjem. V tem zapisu-vam bom razčlenil vse: kaj so ti releji, zakaj so tako pomembni in še posebej, kateri transformatorji bi jih res morali imeti. Stvari bomo poenostavili z nekaj priročnimi podnaslovi, dodali tabelo specifikacij in ja, celo nekaj pravih slik, da jih pokažemo v akciji. Potopimo se noter, kajne?
Kaj točno je oljni prenapetostni rele?
V redu, predstavljajte si tole: oljni prenapetostni rele ali OSR, kot ga imenujejo profesionalci, je v bistvu pes čuvaj za-oljne transformatorje. Ta naprava je tista, ki spremlja morebitne divje navale nafte v rezervoarju. Zakaj olje? No, večina velikih transformatorjev uporablja izolacijsko olje za hlajenje stvari in preprečevanje isker. Če pa pride do napake – na primer kratkega stika ali pregretja – se hitro oblikujejo plinski mehurčki, ki olje potiskajo naokrog kot plimski val. Takrat vskoči OSR, zazna prenapetost in bam, sproži odklopnik, da vse izklopi, preden se vaš transformator spremeni v ognjemet.
To res ni zapletena tehnika. Samo robustno ohišje z loputo ali ventilom v notranjosti, ki se obrne, ko olje prehitro poteče. Sproži stikalo, pošlje opozorilo – končano. Vedno sem mislil, da je v transformator-vgrajen gumb za paniko. Precej lepo, kajne?
Zakaj transformatorji sploh potrebujejo oljne prenapetostne releje?
Transformerji so težki, vendar niso nepremagljivi. Iz dneva v dan obvladujejo ogromne napetosti in tokove in brez ustreznih zaščitnih ukrepov lahko majhna napaka povzroči velik zlom. Releji za valove olja pospešijo tako, da ujamejo te zgodnje znake težav, kot so nenadne spremembe tlaka zaradi kopičenja plina. Brez njih tvegate eksplozije, požare ali vsaj nekaj dragih izpadov zaradi popravil.
In bodimo iskreni, v našem svetu-požrešnem z električnimi vozili, obnovljivimi viri energije in vsem tem džezom transformatorji delajo nadure. Dodajanje OSR? To je kot zavarovanje – upaš, da ga ne boš nikoli potreboval, ampak fant, ali si vesel, da je tam, ko se kaj zgodi?
Kateri transformatorji dejansko potrebujejo oljni prenapetostni rele?
V redu, to je mesni del. Vsak transformator ne potrebuje oljnega prenapetostnega releja – majhni ali suhi-tipi ga lahko pogosto preskočijo. Toda za težke udarce? To je praktično nujno. Naj ti razložim.
1. Energetski transformatorji: visoko-napetostni težki
Te zveri so ocenjene na 66 kV in več, zmorejo pa od 10 MVA do ogromnih sto MVA. Opazili jih boste v transformatorskih postajah, elektrarnah ali velikih industrijskih obratih.
Zakaj potrebujejo OSR: Pri teh napetostih se napake kopičijo. Notranji lok bi lahko vse odnesel-v nebo. Skoraj vsak sodoben napajalni transformator je opremljen z vsaj enim OSR, včasih z dvema – enim za glavni rezervoar in drugim za-preklopno stikalo pod obremenitvijo, če ga ima. Preskočiti? Ni pametno, če ceniš svojo opremo.
2. Razdelilni transformatorji:-delovni konji srednjega razreda
Pomislite na 11–33 kV, zmogljivosti od 100 kVA do 5 MVA – tiste na drogovih ali v tistih zemeljskih škatlah, ki napajajo soseske.
Ko potrebujejo OSR: Za malčke pod 1 MVA se ljudje pogosto zanašajo na preprostejše stvari, kot so varovalke ali Buchholzovi releji. Toda povečati na 1 MVA ali več, zlasti na ključnih mestih, kot so bolnišnice, tovarne ali podatkovni centri? Ja, udari na rele za prenapetost olja. Standardi, kot je IEC, to pogosto predpisujejo in je preprosto smiselno za zanesljivost.
3. Transformatorji z vklopljenimi-obremenitvenimi stikali (OLTC)
Veliko močnostnih in večjih distribucijskih transformatorjev ima OLTC za sprotno prilagajanje napetosti. Te nastavitve imajo svoje predelke za olje.Zakaj namenski OSR?: Preklopni ventili lahko med preklopi povzročijo lastne majhne-napetosti. Ločen rele za prenapetost olja ščiti ta del in preprečuje širjenje napak. Če ima vaš transformator OLTC, niti ne pomislite, da bi ostali brez njega.
4. Transformatorji na težkih mestih ali območjih visokega-tveganja
Delujete v slanem obalnem zraku, žgočih puščavah ali območjih-nevarnosti strele? Takšne ostre vibracije povečujejo tveganja – korozija, ekstremne temperature, če želite.
Rob OSR: doda dodatni ščit, ki lovi prenapetosti zaradi okoljskih obremenitev. Za kritično infrastrukturo to-ni pametno.
5. Tisti, ki ne: majhni ali suhi-transformatorji
Majhne razdelilne enote pod 500 kVA ali suhi-transformatorji (brez olja) običajno lahko preživijo brez. So enostavnejši, manjše tveganje – varovalke ali osnovni releji naredijo trik.
Na kratko, če gre za oljni-transformator z močjo 1 MVA ali več, ali visoko{2}}napetostni napajalnik, vzemite ta oljni prenapetostni rele. To vam bo prihranilo glavobole.
Kako dejansko delujejo oljni prenapetostni releji?
Hiter pregled: rele je privit na cev, ki povezuje glavni rezervoar transformatorja z konzervatorjem ali desno na OLTC. Olje teče hitreje kot recimo 1–1,5 metra na sekundo? Notranja loputa se premakne, zapre kontakt in signalizira sprožitev odklopnika. Nekateri modnejši modeli vam omogočajo prilagoditev občutljivosti – prilagodite jo glede na nastavitev, da se izognete lažnim alarmom med običajnimi operacijami. Je zanesljiva stvar, ampak ja, občasno jo preverite, da ostane ostra.
Skupne specifikacije za oljne udarne releje
Za pomoč pri izbiri pravega za vaš transformator je tukaj tabela z nekaterimi standardnimi modeli. To so standardne številke običajnih proizvajalcev – nazivne napetosti, hitrosti, vse to.
| Številka modela | Nazivna napetost (kV) | Trenutna ocena (A) | Hitrost zaznavanja prenapetosti (ms) | Delovna temperatura (stopinja) | Material | Tipična uporaba |
|---|---|---|---|---|---|---|
| OSR-50 | Do 33 | 5-10 | 20-50 | -20 do +80 | Aluminijeve zlitine | Razdelilni transformatorji |
| OSR-100 | 66-132 | 10-20 | 10-30 | -30 do +90 | Nerjaveče jeklo | Močnostni transformatorji |
| OSR-200 | 220+ | 20-50 | 5-20 | -40 do +100 | Visok{0}}polimer | Visok{0}}napetostni prenos |
| OSR-Osnovno | Do 11 | 1-5 | 50-100 | -10 do +70 | Lito železo | Majhna-industrijska uporaba |
Vidite, kako se prilagajajo velikosti transformatorja? Poveži jih pravilno in zlat boš.
Realne-svetovne fotografije oljnih udarnih relejev v akciji

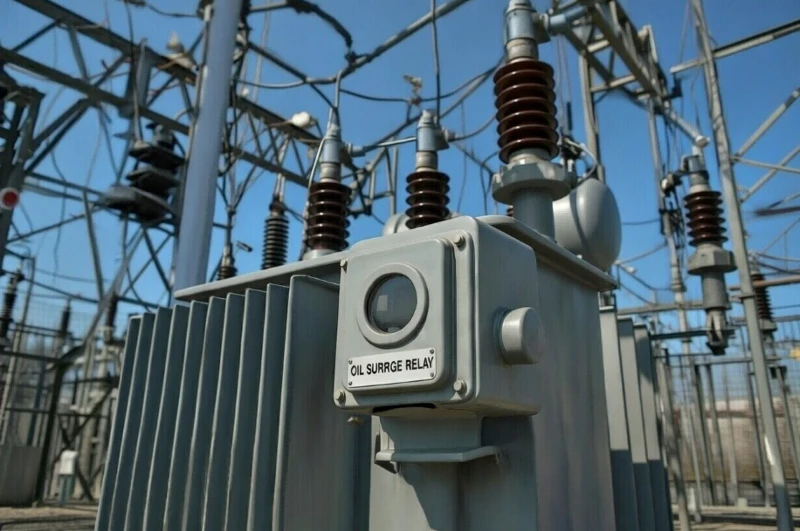

Nič ni boljšega od ogleda resnične ponudbe, kajne? Tukaj je nekaj dejanskih posnetkov oljnih prenapetostnih relejev, nameščenih na transformatorjih, ki opravljajo svojo zaščitno funkcijo. Te slike prikazujejo, kako se namestijo in integrirajo v sistem – kompaktni, a ključni.

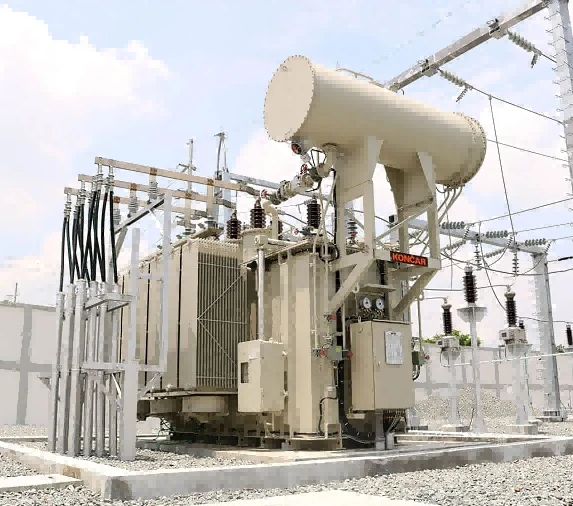

Najprej, tukaj je oljni prenapetostni rele, ki deluje na velikem transformatorju.
Prednosti namestitve oljnega prenapetostnega releja
Zgodaj odkrije napake in se izogne večjim poškodbam transformatorja.
Zmanjša izpade in zajetne račune za popravila – kdo ne mara varčevanja z denarjem?
Ohranja vašo skladnost z varnostnimi predpisi, kot je IEC 60214.
Daje vam tisti topel mehak občutek, ko veste, da ima vaš napajalni sistem rezervo.
Slišal sem zgodbe inženirjev, ko je OSR rešil dan med nevihto ali preobremenitvijo – spremenil morebitno katastrofo v preprosto ponastavitev.
Zaključek: zakaj varčevati z zaščito?
Poglejte, oljni prenapetostni releji niso bleščeči, toda v igri transformatorjev so MVP. Bistvenega pomena so zlasti za tiste močnostne transformatorje,-opremljene z OLTC, ali katero koli-oljno potopljeno zver nad 1 MVA. Poskrbijo za nemoteno, varno in učinkovito delovanje v našem vedno-zahtevnem električnem svetu. Če načrtujete-nov transformator ali nadgrajujete starega, upoštevajte soliden OSR – to se vam bo obrestovalo.
Imate ideje ali potrebujete nasvet glede modelov? Napiši me v komentarjih. Ohranimo pretok moči!
