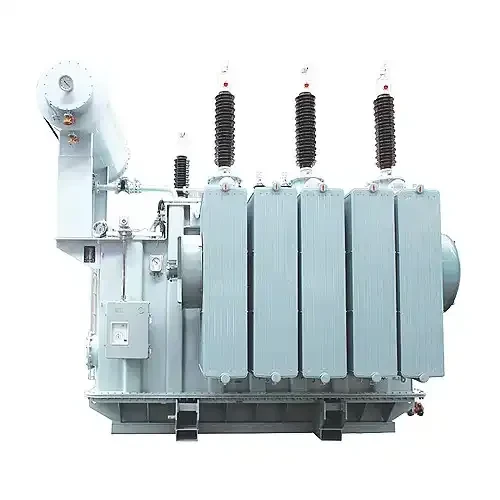

Yawei, nameščeni s strani, je vrsta električnega transformatorja, ki je nameščen na drsni ploščadi, platformi, ki omogoča enostavno prevoz in namestitev. Ti transformatorji so zasnovani za uporabo v različnih aplikacijah, kjer sta potrebna mobilnost in prilagodljivost. Pogosto se uporabljajo v začasnih instalacijah, kot so gradbena mesta, ali v aplikacijah, kjer bo morda treba transformator premakniti ali preseliti. Transformatorji, nameščeni na drsni, so običajno zaprti, da jih zaščitijo pred okoljskimi dejavniki in jih je mogoče zgraditi po meri, da ustrezajo posebnim zahtevam napetosti in moči. Njihov dizajn olajša enostavno in učinkovito uvajanje v različnih okoljih.
Sorodni izdelki
Funkcije Yawei Skid, nameščen transformator
Mobilnost: zasnovana za enostaven prevoz in namestitev, ki se pogosto uporablja na začasnih ali spreminjajočih se lokacijah.
Trajnost: zgrajena tako, da prenese težke razmere, primerne za zunanje in industrijsko okolje.
Prilagodljivo: Konfiguracije je mogoče prilagoditi specifičnim zahtevam napetosti in moči.
Zaprta zasnova: Običajno nameščena v zaščitnem prostoru za zaščito pred okoljskimi dejavniki.
Enostavnost namestitve: Skid Design omogoča hitro nastavitev in integracijo v obstoječe električne sisteme.
Vsestranskost: Primerno za številne aplikacije, vključno z gradbenimi mesti, začasnimi elektrarnami in napajanjem v nujnih primerih.
Transformatorji, nameščeni na drsni, so zasnovani za prilagodljivost in enostavnost uvajanja v različnih nastavitvah. Njihove specifikacije se lahko močno razlikujejo glede na aplikacijo in proizvajalca.
Ključne specifikacije transformatorjev, nameščenih z drsnimi
Ocene moči: se razlikujejo od 315 kVA do 12000 kVA.
Ocene visoke napetosti (HV): segajo od 11000V do 34500V.
Ocene nizke napetosti (LV): vključujejo skupne porazdelitvene napetosti, kot so 400V, 480grdy\/277V in 600V.
Dimenzije: Za vsako oceno transformatorjev so na voljo posebne dimenzije, kot so širina, dolžina in višina, kar odraža njihovo kompaktno in prenosljivo zasnovo.
Vrednosti impedance: kritične za določanje učinkovitosti transformatorja v pogojih obremenitve.
Hladilni sistemi: Običajno se uporabljajo naftne naravne (onan) hladilne metode.
Standardi dviga temperature: spoštovanje standardov, kot sta IEEE C57.12. 00 in IEC60076, ki zagotavljajo zanesljivo delovanje v različnih toplotnih pogojih.
Druge funkcije: vključujejo hermetično zaprte rezervoarje za dolgoživost, možnosti za standardno olje transformatorja ali biološko razgradljivo tekočino in prilagodljive možnosti za dodatno opremo za zaščito in spremljanje transformatorjev.
Ti transformatorji so strogo preizkušeni, da se zagotovi skladnost s standardi, kot so IEEE C57.12. 00, IEEE C57.12.10, IEEE C57.12.36 in drugi, ki skrbijo za regulativne zahteve različnih regij.
Za podrobnejše informacije in posebne zahteve nas neposredno kontaktirajte.
Standardi kakovosti izdelka
1. Sistem za upravljanje kakovosti GB\/T 19001-2016 ISO 9001: 2015
Delovanje celotnega sistema Yawei je strogo nadzorovano in upravljano. To zagotavlja kakovost izdelkov in materiala v vseh fazah, od prejemanja zahtevkov za stranke do oblikovanja, materialov, proizvodnje, namestitve, testiranja, embalaže, dostave, poprodajnih poprosov, ki delujejo pod strogimi in logično povezanimi procesi.
2.CertificateofClumiant of UL in CUL
Transformator, nameščen Yawei, je UL ocenil v skladu s standardom ZDA in Kanade. Naš transformator, certificiran po UL, na podlagi kanadskih standardov (standardi CSA).
3. Potrdilo o akreditaciji CE
Standard: en 60076-1: 2011.en 60076-2: 2011en 60076-14: 2013 potrjuje, da tehnična kakovost YAWEI izpolnjuje zahteve vseh posebnih mednarodnih standardov za testiranje in kalibracijske laboratorije. Vsi izdelki Yawei so v celoti preizkušeni v kvalificirani testni sobi, preden zapustijo tovarno, s čimer zagotavljajo stabilno kakovost in zagotavljajo absolutni duševni mir.
Značilnosti transformatorja moči Yawei
Pokrijte celotno proizvodno linijo transformatorjev iz vijugaste žice, rezanje in valjanje silicijevih plošč, rezervoar za transformatorsko olje in R&D, testiranje, namestitev in proizvodnjo.
Linija aluminija in bakrene žice Yawei
Yawei samodejna izolacijska žica za zavijanje žic.yawei ima samodejne, vodoravne, navpične in ročne vijugaste linije do različnih zahteve za zmogljivost.
Navijanje na primarnih in sekundarnih navitih ima odlično oblikovalsko strukturo, s katero lahko strojno učinkovito deluje.
Linija za ovoj z izolacijo
Yawei Transformer Oil Tank Casting Workshop. Profesionalno delo in ekipa za različne potrebe po plesni.
Konfiguracijska plavuta Yawei\/ delavnica za proizvodnjo radiatorja.
Delavnica sprednjega kabineta Yawei Transformer
|
Yawei 110kV Tri fazni baker 100% transformator moči |
||||||
|
Nazivna zmogljivost (KVA) |
Izguba brez obremenitve (KW) |
Izguba na obremenitvi (KW) |
Tok zunaj obremenitve |
Impedanca kratkega kroga |
Dimenzija (lxwxh) (mm) |
Skupna teža (kg) |
|
6300 |
10 |
36.9 |
0.6% |
10.5% |
4540 x4350x4580 |
21100 |
|
8000 |
12 |
45 |
0.6% |
4860x4400x4630 |
24600 |
|
|
10000 |
14.2 |
53.1 |
0.5% |
4900x4450x4830 |
27900 |
|
|
12500 |
16.8 |
63 |
0.5% |
5010x4500x4960 |
31600 |
|
|
16000 |
20 |
77 |
0.45% |
5620x4520x5080 |
35600 |
|
|
20000 |
24 |
91.7 |
0.4% |
5730x4550x5200 |
39800 |
|
|
25000 |
28.4 |
110.7 |
0.4% |
5820x4590x5290 |
45200 |
|
|
31500 |
33.5 |
133.2 |
0.35% |
5930x4820x5400 |
49600 |
|
|
40000 |
40.4 |
156.6 |
0.3% |
6100x4930x5500 |
57100 |
|
|
50000 |
47 |
194.4 |
0.25% |
6450x5050x5590 |
64700 |
|
|
63000 |
56.8 |
234 |
0.25% |
6970x5190x5690 |
71800 |
|
|
Yawei 220kV Tri fazni bakreni transformator Glavni tehnični parametri |
|||||
|
Nazivna zmogljivost (KVA) |
Visoka napetost (KV) |
Simbol povezave |
Izguba brez obremenitve (KW) |
Izguba na obremenitvi (KW) |
Tok zunaj obremenitve (%) |
|
31500 |
220/230 |
Ynd11 |
35 |
135 |
0.7 |
|
40000 |
41 |
157 |
0.7 |
||
|
50000 |
49 |
189 |
0.65 |
||
|
63000 |
58 |
220 |
0.65 |
||
|
75000 |
67 |
250 |
0.6 |
||
|
90000 |
77 |
288 |
0.55 |
||
|
120000 |
94 |
345 |
0.55 |
||
|
150000 |
112 |
405 |
0.5 |
||
|
160000 |
117 |
425 |
0.49 |
||
|
180000 |
128 |
459 |
0.46 |
||
|
240000 |
160 |
567 |
0.42 |
||
