Praktični vodnik za transformatorje 10 MVA: specifikacije, teže, velikosti, cene in kaj iskati (izdaja 2026)
Če imate opravka s srednje{0}}energetskimi sistemi-, pomislite na transformatorske postaje, velike tovarne, sončne ali vetrne elektrarne, podatkovne centre ali samo komunalna omrežja-a10 MVA transformator(to je 10.000 kVA ali 10 megavolt-amperov) je kar-dobro delo. Premosti vrzel med višjimi napetostmi, kot so 33 kV, 66 kV ali celo 69 kV, do srednjih ravni, kot so 11 kV, 13,8 kV ali 4,16 kV. Te stvari so povsod v resnih nastavitvah napajanja.
V tem vodniku vas bom vodil skozi glavne stvari: tipične specifikacije, kako težki in veliki so, približne cenovne razpone za leto 2026, razlike med vrstami transformatorskih postaj/napajalnikov in tistimi,-vgrajenimi na ploščice, ter nekaj nasvetov iz resničnega-sveta o izbiri pravega.
1. Torej, kaj sploh je transformator 10 MVA? In kje jih ljudje uporabljajo?
Večino časa gledate trifazno-enoto-potopljeno v olje. Standardno hlajenje jeONAN(naravno olje, naravni zrak-samo, da se toplota dvigne in zrak teče nad njim). Če potrebujete več prostora za preobremenitev, nekateri pridejo zravenONAF(ventilatorji se vključijo, da prisilijo več zraka).
Običajne nastavitve napetosti, ki jih boste videli:
33/11 kV - zelo priljubljeno v Aziji, delih Evrope in številnih komunalnih omrežjih
66/11 kV ali 69/13,8 kV - skupno za industrijske lokacije ali obnovljive vire
34,5/4,16 kV ali 24,9/0,48 kV - bolj tipično v Severni Ameriki, zlasti različice, nameščene na ploščici
Po meri, kot je 132/11 kV ali 35/10 kV, če projekt to zahteva
Pojavijo se na vseh možnih mestih:
Glavni ali rezervni transformatorji v transformatorskih postajah
Napajanje velikih tovarn, rudnikov, pristanišč, težke industrije
Stopite-navzgor/stopite{1}}navzdol pri solarnih PV farmah ali vetrnih kolektorskih postajah
Napajanje podatkovnih centrov in velikih komercialnih ali stanovanjskih zgradb
2. Tipične specifikacije za transformator 10 MVA
Tukaj je tisto, kar pogosto dobite na standardni 10 MVA 33/11 kV oljni-enoti (hlajenje ONAN, bakrena navitja, povezovalna skupina Dyn11):
Nazivna moč: 10 MVA / 10.000 kVA
Frekvenca: običajno 50 Hz, vendar obstajajo različice za 60 Hz
Hlajenje: standard ONAN; ONAF izbirno (omogoča vam približno 20–30 % dodatne preobremenitve)
Impedanca: 6–12 %, večina sedi okoli 7–8 %
Izgube brez-obremenitve: približno 8–12 kW
Izgube obremenitve (polna obremenitev): okoli 40–70 kW
Dvig temperature: olje 60 stopinj, navitja 65 stopinj je precej standardno
Izolacija/BIL: HV stran pogosto LI 170 kV / AC 70 kV; NN stran LI 75 kV / AC 28 kV
Menjalnik pipe: Izklop-obremenitev je osnovna; ob-obremenitvi (OLTC, recimo ±10 × 1,5 %), če potrebujete prilagoditev napetosti pod napetostjo
Učinkovitost: običajno 98,5–99 % pri polni obremenitvi
Sledi standardom, kot so IEC 60076, IEEE/ANSI C57 itd.
Seveda se stvari spreminjajo glede na izdelovalca, vašo regijo ali dodatke, kot so amorfna jedra z nizkimi-izgubami, biorazgradljiva tekočina FR3 ali zasnove s -harmoničnim -odpornim faktorjem K-.
3. Kako težki so? In koliko prostora zavzamejo?
Teža in odtis sta zelo odvisna od tega, ali gre za klasično transformatorsko postajo/napajalno postajo ali za-vgrajeno ploščo, poleg napetosti, hlajenja, bakrenih ali aluminijastih navitij in količine olja.

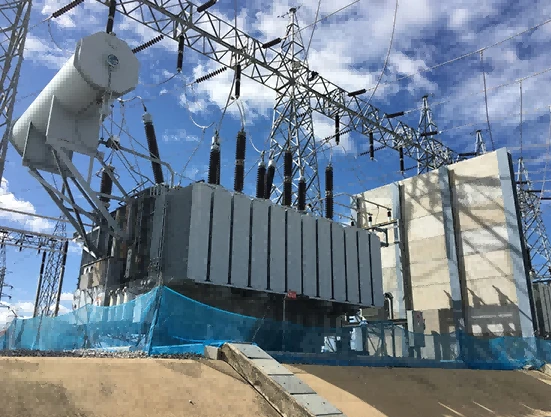

Za transformatorje/električne transformatorje(kot 33/11 kV ali 66/11 kV, ONAN):
Skupna teža: običajno 14.000–28.000 kg (15–28 ton)
Samo olje: 4.000–7.500 kg
Približne mere (D × Š × V): 4.000–4.800 mm × 2.900–4.000 mm × 3.000–4.000 mm
Dejanski primeri: nekateri modeli 33/11 kV imajo skupno okoli 18.500 kg (s ~4.800 kg olja). Višja napetost ali večji radiatorji ga lahko potisnejo na 23.000–28.000 kg.
Za-različice, nameščene na ploščici(npr. 24,9 kV ali 12,47 kV primarno):
Skupna teža: Pogosto 14.000–16.000 kg
Olje: približno 2.850–3.000 litrov
Mere: višina približno 2.900 mm, globina 2.800 mm, širina 2.700 mm
Nosilci-za podloge so kompaktnejši in nekoliko lažji zaradi vgrajenega-ohišja in običajno nižje ravni izolacije. Dodajte OLTC, ventilatorje, konzervator ali dodatke in teža lahko poskoči za 20–50 %. Vedno dvakrat-preverite podatkovni list proizvajalca-ne ugibajte pri prevozu!
4. Koliko stanejo transformatorji 10 MVA leta 2026?
Cene nihajo glede na napetost, hlajenje, vrsto stikala, baker v primerjavi z aluminijem, kje je izdelan (Kitajska je ponavadi cenejša od Evrope/ZDA), certifikate (UL, IEC, IEEE) in stvari, kot so tržne cene bakra.
Okvirni razponi (USD, franko -tovarna, 2026):
Osnovni tip transformatorske postaje 33/11 kV (ONAN, izklop-odcep): 30.000–80.000 USD
Z OLTC ali boljšimi funkcijami: 80.000–150.000 USD
Nameščena na ploščico (recimo 24,9/0,48 kV): 100.000–160.000 USD
Višja napetost (69 kV+) ali prilagojena/nizka{2}}izguba/eko{3}}tekočina: 120.000–220.000 USD ali več
Kaj premika iglo:
Bakrena navitja stanejo več, vendar delujejo hladnejše/učinkoviteje; aluminij prihrani vnaprej, vendar je lahko nekoliko težji ali manj učinkovit
Azijske tovarne po ceni pogosto premagajo evropske/ameriške
V pomoč so množična naročila ali veliki razpisi
Dodatki, kot so posebne puše, nadzorni sistemi, prenapetostna zaščita, modna barva
Za zanesljivo ponudbo se pogovorite z ljudmi, kot so Daelim, ABB, Siemens ali lokalnimi dobavitelji. Cene se lahko hitro spreminjajo z materiali.
5. Nasveti za izbiro pravega
Najprej določite svoje napetostno razmerje in potrebe omrežja (impedanca je pomembna za ravni napak)
Hlajenje: Za običajno uporabo uporabite ONAN; pojdite na ONAF, če pričakujete velike vrhove
Preklopnik: OLTC se splača, če napetosti močno nihajo
Izberite modele z nizkimi{0}}izgubami, če so stroški energije visoki-se sčasoma povrnejo
Podpostaja (odprta na prostem) vs-vgrajena (zaprta, mestno-prijazna)
Prepričajte se, da ustreza standardom IEC/IEEE; zahtevajte poročila o tipskih preskusih
Ne pozabite na logistiko – 15–30 ton pomeni, da potrebujete ustrezno načrtovanje težkega prevoza
Zaključek
Transformator 10 MVA doseže lepo ravnovesje: veliko zmogljivosti, ne da bi bil ogromen ali noro drag. Ne glede na to, ali zadržuje električno transformatorsko postajo ali pomaga pri integraciji obnovljivih virov energije, pravilne specifikacije pomenijo, da bo zanesljivo deloval 30+ let.
Če zdaj dejansko nakupujete ali primerjate, mi sporočite več podrobnosti-na primer vaše primarne/sekundarne napetosti, ne glede na to, ali želite v-vgradnjo na podstavo ali v obliki transformatorske postaje, ali vašo lokacijo-in poskusil bom dodatno zožiti izbor. Z veseljem pomagam!
