Razlaga močnostnih transformatorjev: osnove in aplikacije

Kot vsi vemo, so močnostni transformatorji bistveni v sodobnih električnih sistemih. Omogočajo učinkovito distribucijo energije na velike razdalje, kot jih lahko vidimo v vsakdanjem življenju. Zato je razumevanje njihovega delovanja ključnega pomena za vsakogar, ki se ukvarja z elektrotehniko.

Ta priročnik raziskuje načela elektromagnetne indukcije in transformacije napetosti.

V tem članku se bomo poglobili v komponente in delovanje energetskih transformatorjev. Spoznajte zgodovino in razvoj teh bistvenih naprav.

In ugotovite, katere so različne vrste transformatorjev in njihove uporabe.

V naslednjem koraku raziskujemo pomen učinkovitosti in varčevanja z energijo pri oblikovanju transformatorja.

Nazadnje bomo razpravljali o prihodnjih trendih in okoljskih vidikih v transformatorski tehnologiji.

Energetski transformatorji so ključni v elektrodistribucijskih omrežjih kot srce človeškega telesa. Najpomembnejša stvar je, da igrajo vlogo pri spreminjanju ravni napetosti med vezji, kar pomaga električni energiji učinkovito potovati na razdalje.

V prvi vrsti so sestavljeni iz dveh tuljav žice, znanih kot navitja, ovitih okoli jedra. Ta nastavitev omogoča, da transformatorji delujejo na principu elektromagnetne indukcije.

Glavna funkcija teh naprav je transformacija napetosti. To pomeni, da lahko zvišajo-ali znižajo-napetost glede na potrebe električnega omrežja.

Močnostni transformatorji so na voljo v številnih oblikah in lahko prenesejo visoke nivoje napetosti. Bistveni so za-visokonapetostni prenos električne energije.

Ključne komponente močnostnih transformatorjev vključujejo:

Primarno in sekundarno navitje

Magnetno jedro

Izolacijski materiali

Če želite izvedeti več o močnostnem transformatorju, lahko kliknete tukaj!

Pot energetskih transformatorjev se je začela v poznem 19. stoletju. Pionirji, kot sta Nikola Tesla in George Westinghouse, so bili ključni pri njihovem razvoju.

Ti zgodnji transformatorji so bili preprosti, a učinkoviti. Postavili so temelje za prefinjen dizajn, ki ga vidimo danes.

Z napredkom tehnologije so se transformatorji znatno razvili. Pomembne izboljšave so vključevale boljše materiale jedra in inovativne hladilne sisteme.

Sodobni transformatorji so visoko učinkoviti in vključujejo vrhunsko-tehnologijo. Postali so sestavni del sistemov pametnih omrežij po vsem svetu.

Ključni zgodovinski mejniki vključujejo:

Izum pionirjev v 19. stoletju

Izboljšave materialov in dizajna

Integracija v tehnologije pametnih omrežij

Močnostni transformatorji se zanašajo na osnovna načela fizike, predvsem na elektromagnetno indukcijo. To načelo omogoča transformatorjem učinkovit prenos električne energije.

Pretvorba napetosti je še ena ključna vloga transformatorjev. Omogoča prenos moči na velike razdalje brez prevelikih izgub.

V tem razdelku se bomo poglobili v znanost, ki stoji za temi načeli. Njihovo razumevanje je ključno za razumevanje učinkovitega delovanja transformatorjev.

Ključni koncepti za raziskovanje vključujejo:

Elektromagnetna indukcija

Transformacija napetosti

Odnos med obema

Do elektromagnetne indukcije pride, ko spreminjajoče se magnetno polje inducira električni tok. Ta pojav je temelj delovanja transformatorja.

Transformacija napetosti vključuje prilagajanje ravni napetosti med visoko in nizko. Zagotavlja varno in učinkovito distribucijo energije.

Razumevanje teh procesov razkrije čare vsakdanje rabe električne energije. S tem vpogledom boste še bolj cenili inženirske čudeže transformatorjev.

Razlaga Faradayevega in Lenzovega zakona

Faradayev zakon je temelj elektromagnetne indukcije. Preprosto povedano, pravi, da ko se magnetno polje spremeni, inducira napetost v katerem koli bližnjem vezju.

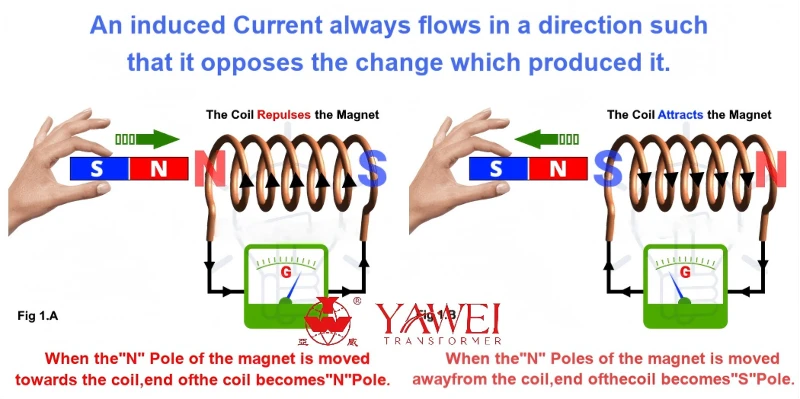

Lenzov zakon gre še korak dlje: inducirani tok bo vedno tekel v smeri, ki nasprotuje spremembi, ki ga je ustvarila - skoraj tako, kot se narava upira motnjam.

Ta dva zakona skupaj pojasnjujeta, kako delujejo transformatorji. To je razlog, zakaj lahko transformator stopnjuje napetost navzgor ali navzdol in prenaša električno energijo iz enega tokokroga v drugega brez neposredne električne povezave.

Medsebojna induktivnost in magnetni tok

Medsebojna induktivnost je ena ključnih idej tukaj-v bistvu opisuje, kako lahko ena tuljava ustvari napetost v bližnji tuljavi.

Drug pomemben izraz je magnetni tok. Zamislite si to kot način merjenja, koliko magnetnega polja dejansko prehaja skozi tuljavo. In ja, to je zelo pomembno, ker močno vpliva na stopnjo induktivnosti, ki jo dobite na koncu.

Ti dejavniki skupaj oblikujejo, kako učinkovit je transformator, in vplivajo tudi na to, kako naj bo zasnovan. Če razumete, kako delujejo (celo ohlapno), lahko običajno naredite pametnejše odločitve za izboljšanje delovanja transformatorja.

Primarni koncepti vključujejo:

Indukcija napetosti v sosednjih tuljavah (medsebojna induktivnost)

Pomen jakosti magnetnega polja (Magnetni tok)

Učinki na zasnovo in učinkovitost transformatorja

Močnostni transformatorji so v osnovi zgrajeni iz nekaj ključnih delov: jedra, navitij, izolacije in ohišja. In resnici na ljubo, vsak ima svoje delo, tako da tu nič ni prav »izbirnega«.

Jedro je običajno izdelano iz laminiranega jekla. Ta večplastna zasnova pomaga zmanjšati izgube zaradi vrtinčnih tokov, kar je veliko za učinkovitost. Potem imate navitja-običajno iz bakra ali aluminija-ki prenašajo tok in ustvarjajo elektromagnetna polja, potrebna za delovanje transformatorja.

Sledi izolacija. Njegov glavni namen je preprečiti kratke stike, poleg tega pa pomaga zaščititi navitja pred napetostnimi skoki. Končno je ohišje tam, da ščiti transformator pred zunanjim svetom-, kot so vreme in drugi okoljski dejavniki.

Torej, na kratko: jedro za učinkovitost, navitja za elektromagnetno delovanje, izolacija za varnost in ohišje za zaščito.

Ključne komponente vključujejo:

Jedro: Laminirano jeklo

Navitja: baker ali aluminij

Izolacija: Zaščitni materiali

Ohišje: Zaščitno ohišje

Te komponente delujejo skupaj in zagotavljajo učinkovit prenos energije. Njihovo razumevanje pojasnjuje delovanje transformatorjev. Poznavanje vsakega dela izboljša vzdrževanje in načrtovanje.

Vrste jeder: laminirana, lupina in jedro

Na današnjem industrijskem trgu so jedra transformatorjev različnih vrst. Običajno vključujejo laminirane, lupinaste in jedrne{1}}zasnove.

Po mojem mnenju laminirana jedra zmanjšujejo izgube energije. Sestavljeni so iz tankih jeklenih plošč. Ta oblika lahko zmanjša vrtinčne tokove.

Lupinasti-transformatorji imajo običajno navitja znotraj jedra. Ponujajo boljšo zaščito. Jedrni{3}}transformatorji izpostavijo navitja za enostavno hlajenje.

Sledijo ključne značilnosti osnovnih tipov:

Laminirano: tanke jeklene pločevine

Ohišje: zaprta navitja

Jedro: izpostavljena navitja

Vsaka vrsta nudi posebne prednosti glede na aplikacijo.

Navitja: primarna in sekundarna

Morda imajo transformatorji primarno in sekundarno navitje, je za nas zdrav razum. In te navite žice ustvarjajo magnetna polja.

Primarno navitje se priključi na vhodni vir energije. Prejema električno energijo. Sekundarno navitje dovaja transformirano napetost na izhod.

Baker je običajna izbira za navitja. Ponuja nizek upor in visoko prevodnost. Mimogrede, aluminij se uporablja tudi zaradi njegove manjše teže.

Tukaj so ključne točke o navitjih:

Primarni: Vhodna povezava

Sekundarno: dostava izhoda

Materiali: baker ali aluminij

Navitja so ključnega pomena za transformacijo napetosti in prenos energije.

Izolacija, hlajenje in ohišja

Zaradi obstoja električne energije je izolacija ključnega pomena za zanesljivost transformatorja. Preprečuje električne kratke stike. Materiali se razlikujejo od olja do trdnih kompozitov.

Zaradi proizvodnje toplote med delovanjem transformatorja so hladilni sistemi bistveni za vzdrževanje zmogljivosti transformatorja. Običajne metode vključujejo potopitev v olje in hlajenje z zrakom.

Ohišja ščitijo transformatorje pred nevarnostmi iz okolja. Preprečujejo vdor vlage in prahu. Tako lahko rečemo, da lahko ohišja predstavljajo tudi varnostno pregrado.

Tukaj so ključni elementi:

Izolacija: Preprečuje kratke stike

Hlajenje: Uravnava toploto

Ohišja: Zagotavlja zaščito

Ti elementi skupaj zagotavljajo varnost in učinkovitost transformatorja.

Vedeti moramo, da razumevanje delovanja močnostnih transformatorjev vključuje sistematičen proces.

V podrobnostih, na začetku električna energija vstopi v primarno navitje transformatorja. To navitje se poveže z vhodnim virom energije. Ustvari magnetno polje okoli jedra.

In potem magnetno polje inducira napetost v sekundarnem navitju. To je mogoče zaradi elektromagnetne indukcije. Napetost se poveča ali zmanjša, odvisno od razmerja navitja.

Na kratko povedano, ključni koraki vključujejo:

Vnos električne energije:Vstop v primarno navitje.

Ustvarjanje magnetnega polja:Znotraj jedra.

Indukcija napetosti:V sekundarnem navitju.

Izhod transformirane napetosti:Usmerjen na obremenitev.

Skozi ta proces transformatorji ne delujejo sami: pravilna izolacija in hladilni sistemi preprečujejo pregrevanje. Ohišje doda plast zaščite okolja.

Transformatorji Stop-Up in Step{2}}Down

Glede na uporabo transformatorja lahko transformator razdelimo na dve vrsti: stopen-navzgor in stop-nizji transformatorji, zasnovani so za izvajanje različnih funkcij. Vsak ima svojo vlogo pri transformaciji napetosti.

Povečani-transformatorji, kot pove ime, zvišajo nivoje napetosti. Uporabni so pri prenosu-električne energije na dolge razdalje. Visoka napetost zmanjša izgubo energije na daljavo.

V nasprotju s tem pada-transformatorji znižajo nivoje napetosti. Zaradi njih je elektrika varna za domačo ali komercialno uporabo.

Tukaj so ključne razlike med obema:

Step{0}}Up Transformers:

Povečajte napetost

Idealen za prenos moči

Stop-navzdol transformatorji:

Zmanjšajte napetost

Primerno za lokalno distribucijo

Zavedati se moramo, da so te vloge bistvene za učinkovite električne sisteme.

Eno{0}}fazni in tri{1}}fazni transformatorji

Glede na konstrukcijo lahko transformatorje razvrstimo v eno-fazne ali tri-fazne. Njihova zasnova je usklajena s posebnimi potrebami po moči.

Eno{0}}fazni transformatorji, ki se običajno uporabljajo za napajanje stanovanjskih območij. So enostavnejši in se pogosto uporabljajo v aplikacijah z nizko porabo energije.

Tri{0}}fazni transformatorji so robustni. Zadovoljujejo industrijske in komercialne zahteve. Učinkoviti so za visoke zahteve po moči.

Ključne značilnosti:

Enofazni-transformatorji:

Uporablja se v gospodinjstvih

Poenostavljena struktura

Tri{0}}fazni transformatorji:

Industrijska uporaba

Večja učinkovitost in moč

Čeprav se razlikujejo po velikosti, funkciji itd. Toda vsaka vrsta ponuja edinstvene prednosti za različne aplikacije.

Pravzaprav je transformacija napetosti v transformatorjih odvisna od razmerja obratov. To razmerje je ključnega pomena za določanje sprememb napetosti. Razumevanje tega pomaga pri načrtovanju učinkovitih transformatorjev.

Razmerje obratov je razmerje navitij v primarnih in sekundarnih tuljavah. Če ima primarna več ovojev, zmanjša napetost (stop-navzdol). Nasprotno, več ovojev v sekundarni poveča napetost (stop-navzgor).

Tukaj je preprosta formula, ki pojasnjuje ta koncept:

Razmerje ovojev (TR)=Število ovojev v primarnem navitju / število ovojev v sekundarnem navitju

Razlaga razmerja obratov:

Visok TR pomeni padajoči-transformator.

Nizek TR označuje nad-konfiguracijo.

Natančen izračun zagotavlja učinkovit prenos energije. To igra pomembno vlogo pri usklajevanju ravni napetosti s sistemskimi zahtevami.

V vsakdanjem življenju, ko uporabljamo transformatorje, medtem ko uporabljamo razmerje obratov, želimo doseči natančne nastavitve napetosti. Zato je ta prilagodljivost bistvena v omrežjih za distribucijo električne energije.

Močnostni transformatorji so v vseh oblikah in velikostih in so skorajda neopevani junaki električnega sveta. Pojavljajo se povsod, od ogromnih elektrarn do sosedskih transformatorskih postaj. Konec koncev so večinoma razvrščeni glede na delo, ki ga opravljajo-ne glede na to, ali gre za prenos električne energije na velike razdalje ali za vsakodnevno uporabo.

Te stvari so ključnega pomena za pridobivanje moči, kamor mora iti, ne da bi pri tem porabili preveč energije. Če izberete napačno vrsto, boste pričakovali večje izgube, višje račune ali celo glavobole glede zanesljivosti. Torej, da, poznavanje razlik je resnično pomembno, ko se odločate za enega.

Prenos vs. Distribucijski transformatorji

Prenosni transformatorji so velike zveri, izdelane-za visokonapetostna dela. Vzamejo ogromne količine energije in jo brez težav potisnejo na stotine milj po omrežju. Prepoznali jih boste po ogromni velikosti, nebesno-visoki napetosti in trdni-kot-žeblji konstrukciji, ki se smeji nevihtam in velikim bremenom.

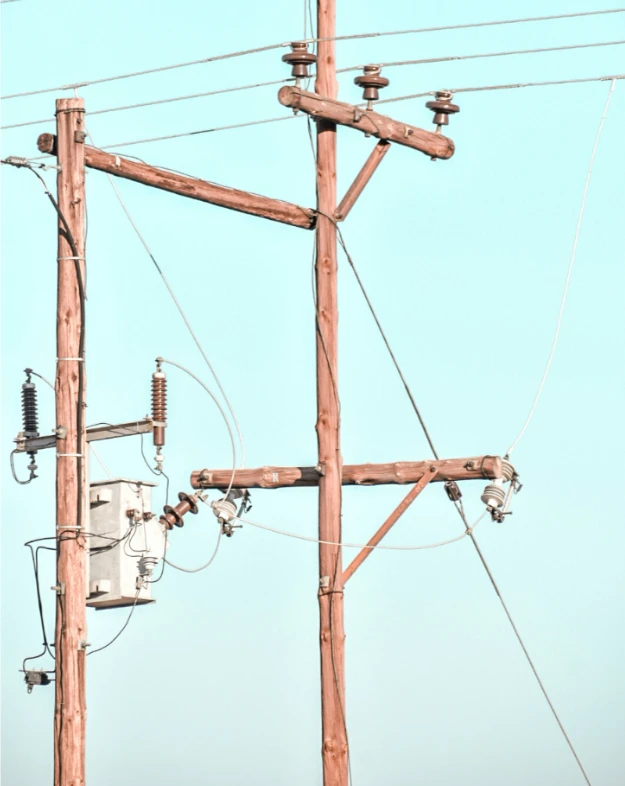

Po drugi strani pa so razdelilni transformatorji tisti, ki jih vidite na električnih stebrih ali spravljene v pod-omarah v bližini hiš in trgovin. Njihova vsa naloga je znižati napetost iz teh daljnovodov na varne, uporabne ravni-na primer 120/240 V ali 277/480 V. So manjši, učinkovitejši pri nižjih obremenitvah in zasnovani tako, da tiho stojijo v soseskah, ne da bi pritegnili veliko pozornosti.

Transformatorji-za posebne namene in avtomobilski-transformatorji

Potem imate množico po meri: transformatorje-za posebne namene. To so-reševalci težav, ustvarjeni za čudna industrijska opravila-pomislite na stroje za obločno varjenje, polnilnike baterij ali velike usmernike v tovarnah. Izdelani so po naročilu, kos so težkim okoljem in so običajno opremljeni z dodatnimi varnostnimi triki.

Avto-transformatorji so spet nekoliko drugačni. Namesto dveh ločenih navitij uporabljajo samo eno skupno tuljavo za povečanje in zmanjšanje. Zaradi tega so lažji, cenejši in presenetljivo učinkoviti, ko potrebujete le majhno prilagoditev napetosti. Niso za vse, a ko delo ustreza, vam prihranijo prostor in denar.

Nihče ne želi transformatorja, ki požira energijo, kajne? Učinkovitost je velika stvar, saj se tudi majhne izgube v velikih sistemih hitro povečajo. Transformatorji izgubljajo moč predvsem zaradi toplote-nekateri v jedru, nekateri v bakrenih navitjih. Bolje kot nadzorujete te izgube, hladneje deluje, dlje traja in manj porabite za elektriko (poleg tega ste prijaznejši do planeta).

Do izgub v jedru pride zaradi magnetnih stvari, ki se dogajajo znotraj železa-tudi ko ni obremenitve. Izgube bakra (ali izgube I²R) se pojavijo takoj, ko začne tok teči, in se poslabšajo, čim močneje pritiskate transformator. Dober dizajn, kakovostni materiali in pametno hlajenje so tisto, kar loči spodobno enoto od pravega varčevalca z energijo.

Ohranjanje hladnega: toplotno upravljanje

Toplota je sovražnik. Preveč ga je in izolacija se začne pokvariti, olje se razgradi in nenadoma je vaš transformator na izposojenem času. Zato obstajajo hladilni sistemi. Veliki navadno plavajo v mineralnem olju, ki odvaja toploto do radiatorjev (hlajenje ONAN je zelo pogosto). Manjše enote se morda zanašajo le na pihanje zraka čez plavuti. Kakor koli že, cilj je enak: vzdrževati temperaturo pod nadzorom, da bo stvar desetletja delovala nemoteno.

Nadzor, zaščita in vsakodnevno--vzdrževanje

Sodobni transformatorji niso več samo "nastavi in ​​pozabi". Senzorji spremljajo kakovost olja, temperaturo navitja in nivoje obremenitve, tako da ujamete težave, preden se spremenijo v katastrofo. Buchholzovi releji, tlačni varnostni ventili in prenapetostna zaščita so kot vgrajeni-telesni stražarji.

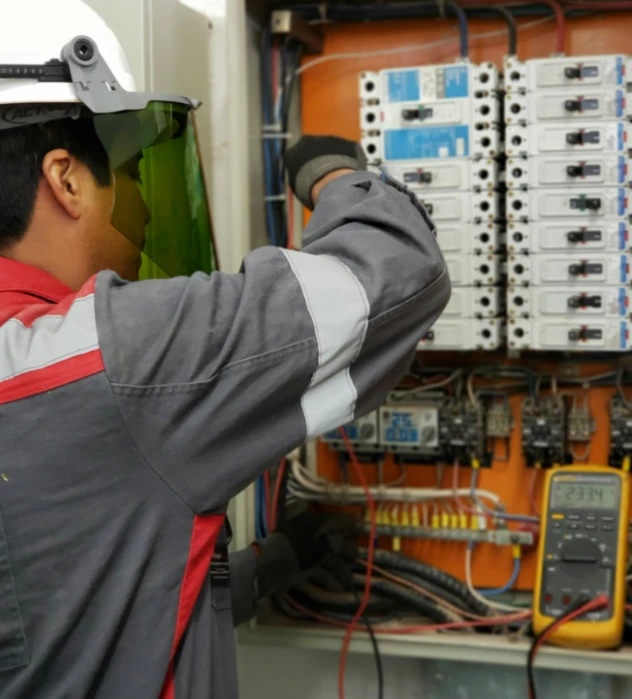

Rutinski pregledi-testiranja izolacije, vzorčenja olja, pregledovanja hladilnih reber-so še vedno pomembni, vendar se veliko ljudi usmerja k prediktivnemu vzdrževanju. Odkrijte nenavaden trend v podatkih in ga lahko popravite med naslednjim načrtovanim izpadom, namesto da bi se ukvarjali s presenetljivim izpadom električne energije.

Pogoste napake in kako jih odpraviti

Tudi najboljši transformatorji lahko povzročijo jeze. Običajni osumljenci so pregrevanje, okvara izolacije ali kratek stik v navitju. Trik je v tem, da jih ujamemo zgodaj. Večina operaterjev vodi dnevnike napak, izvaja redne vizualne preglede in izvaja električne teste. Malo detektivskega dela običajno vrne stvari na splet brez prevelike drame.

Varnostne naprave, ki dejansko delujejo

Varnost ni izbirna. Buchholzov rele je znan po odkrivanju plinskih mehurčkov v-oljnih napolnjenih enotah (zanesljiv znak, da se v notranjosti nekaj kuha). Dodajte naprave za razbremenitev tlaka in trdno zaščito pred prenapetostjo in dobili boste precej dobro varnostno mrežo, ki preprečuje, da bi manjše težave postale glavni glavobol.

Dandanes so transformatorji povsod v omrežju,-ki uravnavajo napetost, uravnavajo obremenitve in zagotavljajo, da napajanje brez težav pride do vašega hladilnika, tovarne ali polnilnika za električna vozila. S tehnologijo pametnega-omrežja so mnogi zdaj vgradili-nadzor, ki se v realnem času pogovarja z nadzornimi centri. To pomeni hitrejše popravke in veliko manj izgubljene energije.

Prilagajanje obnovljivim virom energije

Sončne elektrarne in vetrne turbine oddajajo moč, ki je povsod{0}}napetostna. Transformatorji so tisti, ki zgladijo vse, tako da se lepo ujema z glavno mrežo. Brez njih bi bila vključevanje čiste energije nočna mora. V bistvu so prevajalci med "zelenim, a nepredvidljivim" in "stalnim in zanesljivim".

Pogled v prihodnost: bolj zelen in pameten

Industrija se končno resno ukvarja z okoljem. Vidimo več biorazgradljivih olj, tišje zasnove in super{1}}učinkovita jedra, ki zmanjšujejo izgube. Na obzorju? Pametni transformatorji z nadzorom z umetno inteligenco, ki lahko predvidi okvare tedne vnaprej in se sproti prilagaja. Vse gre v smeri čistejšega, bolj odpornega napajalnega sistema-en transformator naenkrat.

Zavijanje

Konec koncev razumevanje močnostnih transformatorjev ni le učbeniško delo-inženirjem omogoča, da ostanejo prižgane, zmanjšajo porabo energije in potisnejo omrežje v bolj zeleno prihodnost. Ne glede na to, ali se odločate za novo tovarno ali samo radovedni, kako elektrika dejansko doseže vašo vtičnico, je poznavanje osnov pomembno. Niso vpadljive, a so nujno potrebne.
